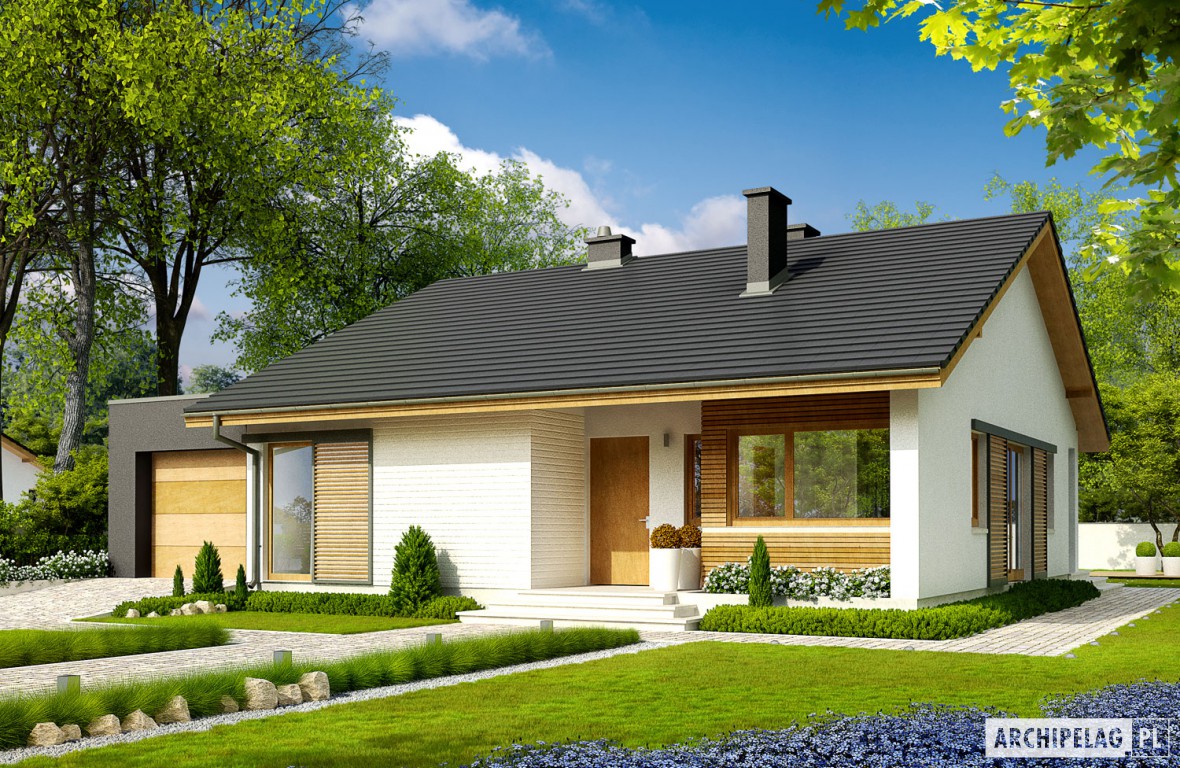

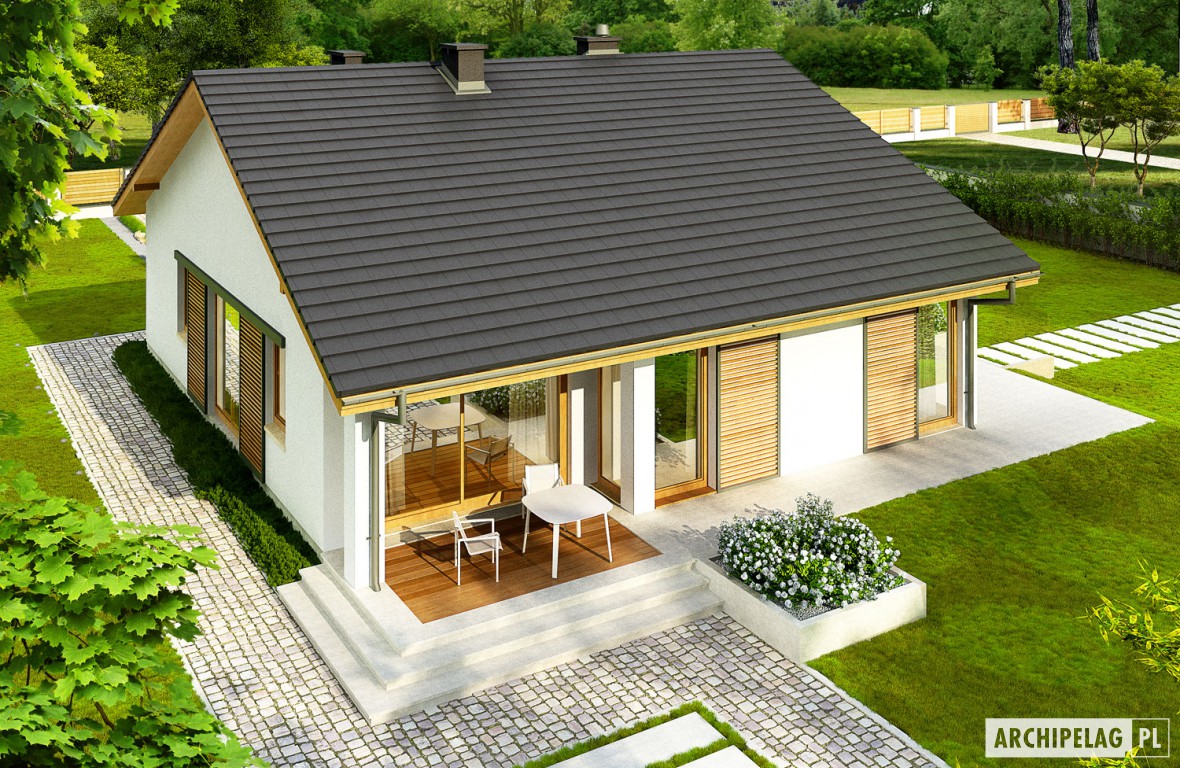

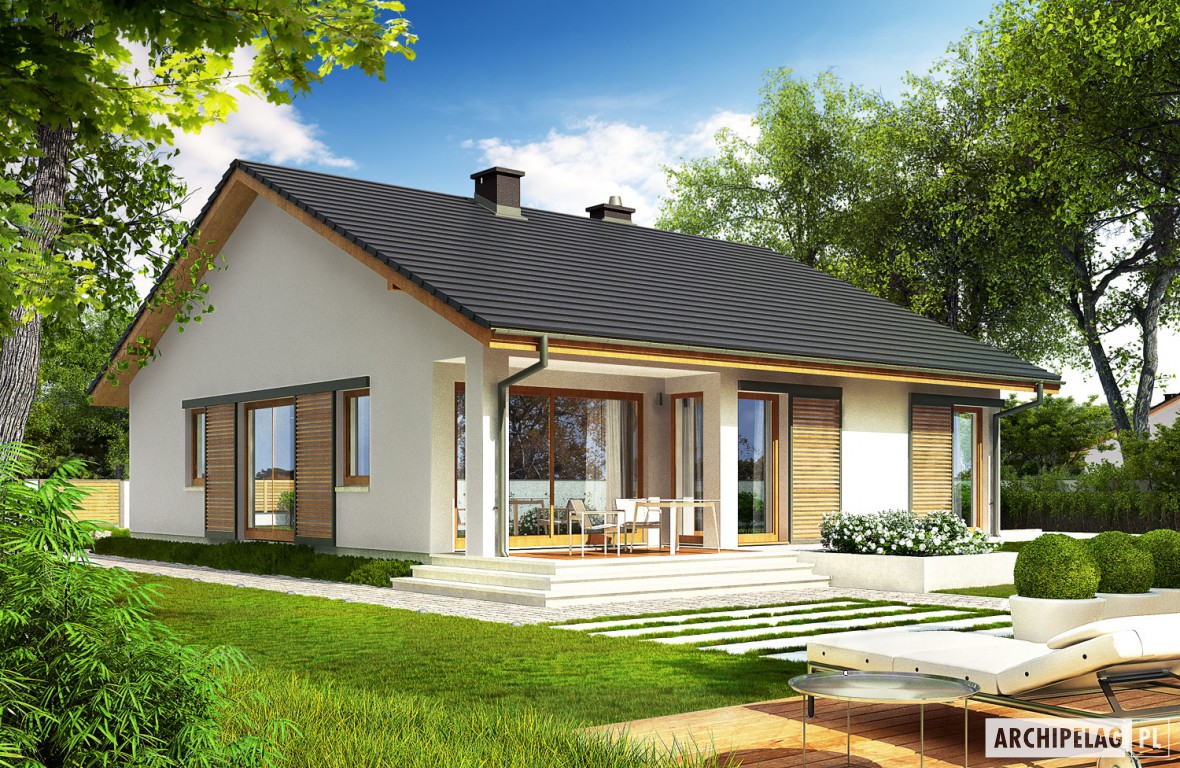

Projekt domu -Rafael IV G1
ID projektu:19485
Powierzchnia użytkowa
95.84 m2
Min. wymiary działki
22.24 x20.64
Typ i kąt dachu / wysokość
dwuspadowy25.00° /6.79m
ID projektu:19485
Prezentowane informacje na karcie mają charakter poglądowy. Jeśli potrzebujesz więcej informacji/szczegółów odnośnie projektu - możemy je wysłać na Twój email. Prosimy o kontakt telefoniczny lub wypełnienie formularza.
Gratis otrzymujesz:
Twoje korzyści:
Masz pytania?
(pn - pt: 08:00 - 18:00)
pokaż lustrzane odbicie
Parter 122.94 m2
| Nazwa | powierzchnia |
|---|---|
| Wiatrołap | 1.73 m2 |
| Hol | 9.4 m2 |
| Kuchnia | 9.54 m2 |
| Spiżarnia | 1.76 m2 |
| Pokój dzienny | 23.11 m2 |
| Toaleta | 1.81 m2 |
| Sypialnia | 14.84 m2 |
| Korytarz | 3.52 m2 |
| Sypialnia | 13.01 m2 |
| Sypialnia | 9.74 m2 |
| Łazienka | 7.38 m2 |
| Kotłownia | 7.51 m2 |
| Garaż | 19.59 m2 |
pokaż lustrzane odbicie
Przekrój
| Pozycja | Wartość |
|---|---|
| kąt nachylenia dachu | 25.00° |
| wysokość w kalenicy | 6.79 m |
| typ dachu | dwuspadowy |
| powierzchnia dachu | 193.50 m2 |
pokaż lustrzane odbicie
Sytuacja i elewacje
W projekcie zastosowano
systemy zabudowy ścian działowych i sufitów podwieszanych Rigips. Więźba
dachowa w systemie dachu prefabrykowanego w systemie płytki kolczastej MITEK.
Charakterystyka: Dom parterowy, niepodpiwniczony,
z garażem jednostanowiskowym
Przeznaczenie: Dom dla 2-4-osobowej rodziny
Technologia i
konstrukcja:
Ściany zewnętrzne: murowane,
dwuwarstwowe, beton komórkowy firmy H+H, ocieplenie styropian Termo Organika 20
cm
Ściany wewnętrzne: nośne i działowe
murowane, beton komórkowy firmy H+H 24 cm i 12 cm
Strop i stropodach nad
garażem: gęstożebrowy
Teriva, ocieplenie stropu wełna mineralna Isover 30 cm, stropodach pełny
Dach: wiązary
dachowe prefabrykowane,
dachówka ceramiczna płaska Bergamo firmy Röben
Rozwiązania
instalacyjne:
Ogrzewanie: kocioł gazowy
kondensacyjny firmy Viessmann, rozprowadzenie ciepła: grzejniki firmy Purmo
Wentylacja: grawitacyjna
Wykończenie:
Elewacje: tynk cienkowarstwowy
mineralny w kolorze białym TO-PA001 z palety firmy Termo Organika, na garażu cienkowarstwowy
mineralny w kolorze ciemno-szarym TO-GY011 z palety firmy Termo Organika, płytki
włóknisto-cementowe lub z konglomeratu kamiennego układane pasami
Stolarka: drewniana, PVC lub
aluminiowa, drzwi wejściowe i brama garażowa firmy Hörmann
Otoczenie: kostka betonowa i
płyty tarasowe firmy Libet, system tarasowy ProDeck – deska kompozytowa Terra w
kolorze orzech
Wersje – zapytaj o dostępność:
– Rafael
IV – wariant bez garażu
– Rafael
IV G1 (30 st) – dach o kącie nachylenia 30°, garaż jednostanowiskowy
Wersje z
tradycyjną więźbą dachową:
– Rafael
– podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, dach o
kącie nachylenia 28° lub 25°, bez garażu lub z garażem jednostanowiskowym
– Rafael
G1 (bliźniak) – wariant w zabudowie bliźniaczej
– Rafael II – podobny układ funkcji,
jadalnia z wykuszem, bez garażu i z garażem jednostanowiskowym
– Rafael III – podobny układ
funkcji, jadalnia bez wykusza, bez garażu i z garażem jednostanowiskowym
– Rafael V – dom ze ścianami
trójwarstwowymi, podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia
użytkowa, dach o kącie nachylenia 28°, bez garażu i z garażem jednostanowiskowym
– Rafael VI ECONOMIC – podobny układ
funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, standard ociepleń ENERGO,
bez garażu i z garażem jednostanowiskowym
– Rafael
G1 (30 st), Rafael II (30 st), Rafael III (30 st), Rafael III G1 (30 st), Rafael
VI ECONOMIC (30 st) – warianty z dachami o kącie nachylenia 30°
– każda wersja z inną propozycją wykończenia elewacji
– odbicie lustrzane do każdej wersji
Istnieje techniczne
możliwość:
– podpiwniczenia budynku
– zmiany kąta nachylenia dachu do 30º oraz
adaptacji poddasza na strych
– wykonania budynku w technologii szkieletowej
Technologia:murowa
Koszty budowy wyliczone według współczynników
Jednym z głównych atutów naszej firmy jest pełna legalność sprzedawanych produktów. Wszystkie prezentowane projekty pochodzą bezpośrednio spod ręki architektów/projektantów posiadających stosowne uprawnienia do wykonywania zawodu. Posiadaczem praw autorskich prezentowanego projektu jest:
| Nazwa etapu | Koszt |
|---|---|
| stan surowy otwarty | 183 573 zł |
| stan surowy zamknięty | 225 936 zł |
| instalacje wewnętrzne | 37 421 zł |
| stan deweloperski | 374 207 zł |
| Nazwa | Cena |
|---|---|
| wersja podstawowa | 3415 zł |
